ARSITEKTUR WLAN CENTRALIZED DAN DISTRIBUTED

BASIC SERVICE SET (BSS)

Basic Service Set merupakan suatu konfigurasi wireless LAN dimana terdapat sebuah access point terhubung pada jaringan wired dan station wireless. Basic Service Set terdiri dari hanya satu access point dan satu atau lebih wireless client, seperti terlihat pada gambar 2.10 ini. BSS menggunakan jaringan infrastructure. Jaringan infrastructure merupakan suatu bentuk jaringan wireless LAN dimana menggunakan access point dan semua komunikasi wireless harus melewati access point atau tidak ada transmisi langsung client-to-client. Masing-masing wireless client harus menggunakan access point untuk berkomunikasi dengan wireless client atau wired host dalam suatu jaringan. BSS mencakup wilayah sebuah single cell, atau satu area RF, dari sekeliling area access point. Kecepatan data pada daerah wilayah ini tergantung pada teknologi yang digunakan. Jika suatu BSS dibangun pada teknologi 802.11b maka pada wilayah lingkaran konsentris ini mempunyai kecepatan data 1, 2, 5,5 dan 11 Mbps. SebuahBSS mempunyai satu SSID.12

Extended Service Set (ESS)

Extended Service Set didefinisikan sebagai sebuah konfigurasi wireless LAN yang terdiri dari dua atau lebih Basic Service Set yang terhubung menjadi satu dalam suatu Distibution System (DS). Konfigurasi Extended Service Set (ESS) terlihat seperti gambar 2.11. Suatu sistem ESS sedikitnya memiliki dua access point, hal ini menyebabkan jangkauan area dari sistem wireless tersebut menjadi luas. Pada ESS, juga hampir sama dengan BSS dimana semua pengiriman paket komunikasi harus melalui access point terlebih dahulu. Selain itu karakteristik dari ESS menurut 802.11 standar adalah ESS terdiri dari beberapa cell yang dapat atau tidak terjadinya roaming dan tidak selalu sama SSID-nya.

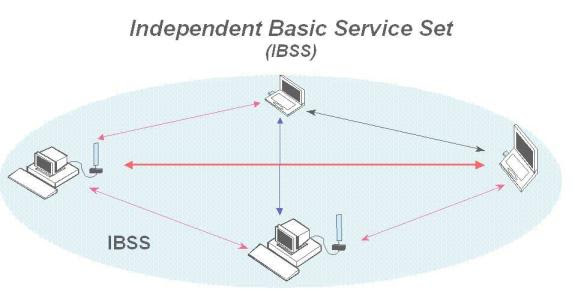

Independent Basic Service Set (IBSS)

Independent Basic Service Set dapat disebut juga dengan jaringan Ad-Hoc.Pada IBSS tidak terdapat access point dalam suatu Distribution System atau dapat dikatakan pada jaringan ini station berdiri sendiri-sendiri dimana station-station berkomunikasi dengan cara peer to peer. 13 Gambar 2.12 menggambarkan jaringan IBSS. Jaringan Ad-Hoc atau IBSS ini dapat dibuat secara spontan dan dengan cepat. Komunikasi antar station pada IBSS dengan cara mengirimkan beacon karena tidak menggunakan access point. Beacon (kependekan dari beacon management frame) adalah frame pendek yang dikirim dari access point ke station (pada infrastruktur mode) atau station-to-station (pada ad hoc mode) dalam rangka untuk mengorganisasi dan mensinkronisasi komunikasi wireless pada wireless LAN. Untuk transmitting data ke luar sistem IBSS, maka salah satu station pada IBSS tersebut harus diatur sebagai gateway atau router.

JARINGAN TERPUSAT DAN JARINGAN TERDISTRIBUSI

Sistem terpusat (centralisasi) adalah system dimana seluruh data dan program yang diolah diletakan dipusat komputer (server), sedangkan terminal hanya berfungsi untuk menginput data dari Keyboard saja. Sistem terpusat ini juga dikenal dengan istilah Dumb Terminal, dimana pada terminal/workstation yang ada hanya keyboard dan monitor. Yang memakai system ini adalah Mainframe dan komputer mini. Sedangkan Sistem Tersebar (terdistribusi), adalah system yang mempunyai banyak AP/Router. Masing-masing disimpan pada lokasi geografis berbeda, berdiri sendiri dan saling berintegrasi.

Centralized Architecture

Kelebihan :

1. Penurunan risiko bentrokan teknologi dengan memberikan pengawasan untuk memastikan perangkat lunak dan perangkat keras yang kompatibel dalam organisasi.

2. Menurunkan redudansi dalam akuisisi dan pengembangan.

3. Kontrol mudah dari pusat langsung.

4. Pemanfaatan lengkap dalam kemampuan pemrosesan data.

5. Peningkatan kualitas kerja-Peningkatan kualitas pekerjaan ini dimungkinkan karena prosedur standar, pengawasan yang lebih baik dan penggunaan perbaikan-mesin.

Kekurangan :

1. Sistem software harus kompleks dan banyak sumber daya.

2. Biaya kontrol yang mahal.

3. Jika Master mengalami kegagalan, berefek pada semua sistem.

4. Tidak Kerahasiaan - Enkripsi tidak mungkin di set up organisasi terpusat karena di sini perintah dan aliran keputusan dari satu tempat dan disampaikan kepada semua.

5. Keterlambatan dalam pekerjaan-Sentralisasi menciptakan hilangnya jam kerja dan keterlambatan dalam pelaksanaan pekerjaan karena transmisi record dari dan ke ruang kontrol pusat. Keputusan cepat tidak mungkin yang juga menghasilkan keterlambatan dalam pekerjaan kantor.

Distributed Architecture

Kelebihan :

1. Database berada pada sebuah departemen yang saling berhubungan.

2. Perlindungan data berharga - jika ada pernah peristiwa bencana seperti kebakaran, semua data tidak akan berada di satu tempat, tapi didistribusikan di beberapa lokasi.

3. Peningkatan kinerja - data yang terletak dekat lokasi permintaan terbesar, dan sistem database diparalelkan sendiri, sehingga beban pada database harus seimbang antara server. (Sebuah beban yang tinggi pada satu modul dari database tidak akan mempengaruhi modul lain dari database dalam database terdistribusi.)

4. Ekonomi - biaya lebih sedikit untuk membuat sebuah jaringan komputer yang lebih kecil dengan kekuatan sebuah komputer tunggal yang besar.

5. Modularitas - sistem dapat dimodifikasi, ditambahkan dan dihapus dari database didistribusikan tanpa mempengaruhi modul lain (sistem).

Kekurangan :

1. Keamanan - basis data jauh harus dijamin, dan mereka tidak terpusat sehingga situs remote harus diamankan juga. Infrastruktur juga harus dijamin (misalnya, dengan mengenkripsi jaringan antara situs remote).

2. Ekonomi - meningkatnya kompleksitas dan infrastruktur yang lebih luas berarti biaya tenaga kerja tambahan.

3. Teknikal Operasi - Lebih sering mengalami kerusakan dan kendala.

4. Teknikal Program - Kurangnya ruang pengalamatan, adanya ketidak kompatibilitas.

5. Adanya sumber daya yang tidak terpakai dan kemungkinan pembengkakan biaya.

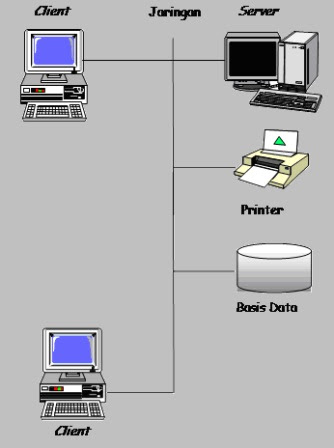

Client Server Architecture

Kita tahu bahwa perkembangan teknologi kini telah banyak membuat perubahan pada cara berpikir kita (manusia). Dengan laju pertumbuhan teknologi yang makin cepat, kebutuhan akan informasi dari hari ke hari meningkat sehingga menuntu kelancaran, dan kecepatan proses distribusi informasi.

Arsitektur jaringan Client Server merupakan model konektivitas pada jaringan yang membedakan fungsi computer sebagai Client dan Server. Arsitektur ini menempatkan sebuah komputer sebagai Server. Nah Server ini yang bertugas memberikan pelayanan kepada terminal-terminal lainnya tang terhubung dalam system jaringan atau yang kita sebut Clientnya. Server juga dapat bertugas untuk memberikan layanan berbagi pakai berkas (file server), printer (printer server), jalur komunikasi (server komunikasi).

Pada model arsitektur ini, Client tidak dapat berfungsi sebagai Server, tetapi Server dapat berfungsi menjadi Client (server non-dedicated). Prinsip kerja pada arsitektur ini sangat sederhana, dimana Server akan menunggu permintaan dari Client, memproses dan memberikan hasil kepada Client, sedangkan Client akan mengirimkan permintaan ke Server, menunggu proses dan melihat visualisasi hasil prosesnya.

Sistem Client Server ini tidak hanya diperuntukkan bagi pembangunan jaringan komputer skala luas. Sistem ini menggunakan protokol utama Transmision Control Protocol/Internet Protocol (TCP/IP), sedangkam sistem operasi yang digunakan antara lain Unix, Linux dan Windows NT.

Lingkungan Database Client/Server di Internet

Menggunakan LAN untuk mendukung jaringan PC
Masing-masing PC memiliki penyimpan tersendiri
Berbagi hardware atau software

Komponen dasar Client Server

Pada dasarnya Client Server terdiri dari 3 komponen pembentuk dasar, yaitu Client, Middleware, dan Server. Gubungan dari ketiganya dapat digambarkan sebagai berikut:

Arsitektur File Server

Model pertama Client/Server
Semua pemrosesan dilakukan pada sisi workstation
Satu atau beberapa server terhubungkan dalam jaringan
Server bertindak sebagai file server
File server bertindak sebagai pengelola file dan memungkinkan klien mengakses file tersebut
Setiap klien dilengkapi DBMS tersendiri
DBMS berinteraksi dengan data yang tersimpan dalam bentuk file pada server
Aktivitas pada klien:
Meminta data
Meminta penguncian data
Tanggapan dari klien
Memberikan data
Mengunci data dan memberikan statusnya

Batasan File Server

Beban jaringan tinggi karena tabel yang diminta akan diserahkan oleh file server ke klien melalui jaringan
Setiap klien harus memasang DBMS sehingga mengurangi memori
Klien harus mempunyai kemampuan proses tinggi untuk mendapatkan response time yang bagus
Salinan DBMS pada setiap klien harus menjaga integritas databasse yang dipakai secara bersama-sama ð tanggung jawab diserahkan kepada programmer

Arsitektur Database Server

Klien bertanggung jawab dalam mengelola antar muka pemakai (mencakup logika penyajian data, logika pemrosesan data, logika aturan bisnis)
Database server bertanggung jawab pada penyimpana, pengaksesan, dan pemrosesan database
Database serverlah yang dituntut memiliki kemampuan pemrosesan yang tinggi
Beban jaringan menjadi berkurang
Otentikasi pemakai, pemeriksaan integrasi, pemeliharaan data dictionary dilakukan pada database server
Database server merupakan implementasi dari two-tier architecture

Contoh Two-Tier Architecture

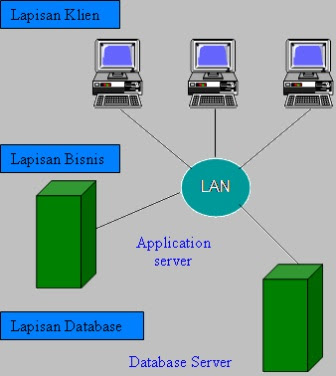

Contoh Three-tier Architecture

Melibatkan lapisan server yang lain selain lapisan database server

Beberapa Keuntungan Arsitektur Three-Tier

Keluwesan teknologi
Mudah untuk mengubah DBMS engine
Memungkinkan pula middle tier ke platform yang berbeda
Biaya jangka panjang yang rendah
Perubahan-perubahan cukup dilakukan pada middle tier daripada pada aplikasi keseluruhan
Keunggulan kompetitif
Kekampuan untuk bereaksi thd perubahan bisnis dengan cepat, dengan cara mengubah modul kode daripada mengubah keseluruhan aplikasi
